介质损耗测试仪

介质损耗测试仪










型号选型:
目前市场上主要类型分为三种型号:C、E、F型。而介质损耗测试仪之间区别主要有:
型号:C型为老款,E型为新款: 1、具有正/反接线,内/外标准电容,内/外高压多种工作模式,可做各种常规介损试验,不需外接任何辅助设备。
2、具有外接标准电容器接口,可外接油杯做精密绝缘油介损试验,可外接固体材料测量电极做精密绝缘材料介损试验,也可外接高压标准电容器做高电压介损试验。
3、CVT自激法测量时,C1/C2可一次接线同时测出,自动补偿母线接地和标准电容器的分压影响,无须换线和外接任何配件。
4、自动识别外接高压试验电源频率40Hz~70Hz,支持工频电源、变频电源和串联谐振电源做大容量高电压介损试验。
5、具有反接线低压屏蔽功能,在220kVCVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量。
型号:F型除具备E型全部功能外,另有: 1、增加回路接触不良放电提示功能,以方便判别接线是否可靠。
2、增强反接线低压屏蔽功能,可一次接线同时测出两个电容的电容量和介损值。
3、带计算机接口。通过该接口,实现测量、数据处理和报表输出,也可实现仪器内部测量软件升级。可集成到综合高压试验车上。
4、增加CVT变比功能,可测量CVT变比和相位误差。,根据电压等级及用户的选择而定位不同类别的产品。
功能用途
应用领域:
电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量
仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量;配以绝缘油杯可测试绝缘油介质损耗

以下是介质损耗测试仪型号大全:

产品图片产品名称产品简介

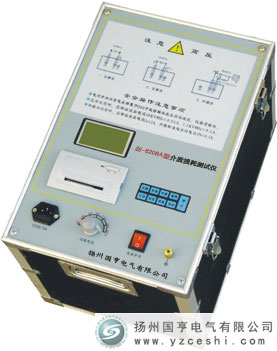

全自动介质损耗测试仪 GH-6208(A)全自动介质损耗测试仪

      GH-6208全自动介质损耗测试仪是测量介质损耗和电容容量的仪器,用于工频高压下,测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗和电容容量.它代替了QSI高压电桥,具有操作简单、中文显示、打印、使用方便、无需换算、自带高压,抗干扰能力强, 测试时间短等优点,是我公司的第三代智能化介质损耗测试仪.
     GH-6208(A)全自动介质损耗测试仪结构:为升压与测量一体化结构,输出电压2.5KV~10KV五档可调,以适应各种需要,在测量时无需任何外部设备.接线与QSI电桥相似,但比其方便.
     GH-6208(A)全自动介质损耗测试仪原理:标准回路由内置高压稳定度标准电容器与标准电阻网络组成,由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差,并算出被测试品电容容值和介质损耗

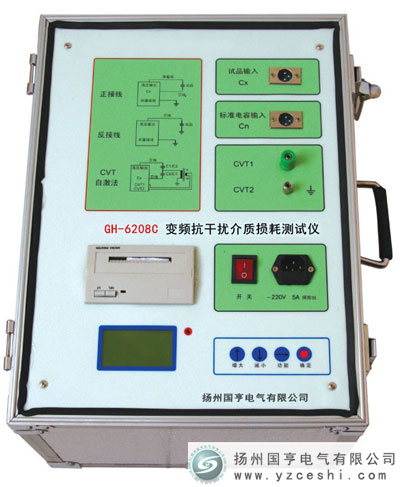

变频抗干扰介质损耗测试仪 GH-6208C变频抗干扰介质损耗测试仪

    GH-6208C变频抗干扰介质损耗测试仪是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。GH-6208C变频抗干扰介质损耗测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

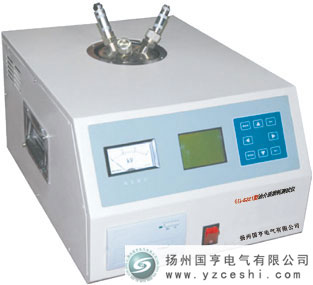

油介质损耗测试仪 GH-6221油介质损耗测试仪

    随着我国电力事业的迅猛发展,高压输变电设备急剧增加,为了保证设备的安全运行,必须对油样进行检测及分析处理,工作量大,要求精度高。目前我国油介质损耗实验仍采用传统的手动式测量方法,操作繁琐,温度难控制,效率低,精度差,远不能满足现代电力事业的发展。我公司开发研制的新一代GH-6221油介质损耗测试仪,采用双单片机自动控制,测量、温控一体化,温度恒温控制,操作简便,精度高,稳定可靠,经过电力行业使用,一致认为GH-6221油介质损耗测试仪是目前较为理想的油介质损耗试验设备

变频抗干扰介质损耗测试仪 GH-6208变频抗干扰介质损耗测试仪

    GH-6208变频抗干扰介质损耗测试仪是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。GH-6208变频抗干扰介质损耗测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。

自动变频抗干扰介质损耗测试仪 GH-6208E自动变频抗干扰介质损耗测试仪

    GH-6208E自动变频抗干扰介质损耗测试仪用于现场抗干扰介损测量,或试验室精密介损测量。仪器为一体化结构,内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术,全自动智能化测量,强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示,自带微型打印机可打印输出。

CVT变频介质损耗测试仪 GH-6208FCVT变频介质损耗测试仪

      GH-6208F CVT变频介质损耗测试仪是一种新颖的测量介质损耗角正切值(tgδ)和电容值(Cx)的智能化仪器。可以在工频高压下,现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切值(tgδ)和电容值(Cx)。仪器为一体化结构,内置标准电容器和升压电源,体积小、重量轻,便于携带,具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点,亦可外接电源与本厂生产的各种规格的高电压等级的标准电容器配套使用,用以测量高压介损。
     CVT变频介质损耗测试仪是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。仪器增加了中文菜单功能,操作更为简单,方便。一次操作,微机自动完成全过程的测量。是目前的介损测量设备。
    CVT变频介质损耗测试仪同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量;配以绝缘油杯可测试绝缘油介质损耗。
    该仪器可用正、反接线方法测量不接地或直接接地的高压电器设备。
    该仪器采用国内的变频抗干扰技术,在200%干扰下仍能准确测量,测试数据稳定。采用先进的滤波算法,配以科学的设计手段,利用仪器内部电源试验,10KV带载能力高达60000pF,0.5kVA下仪器带载能力可以达到1.2μF。
    CVT变频介质损耗测试仪还拥有国内测量技术:CVT一次接线测量C1、C2;低压反接线屏蔽法测量C11;CVT变比自动测量等。
    该仪器还采用了国内的保护方式:高压短路保护、380V低压输入保护、CVT高低电压电流四限保护、防容升、防误操作等。

四通道介质损耗测试仪 GH-6208H四通道介质损耗测试仪

    GH-6208H四通道介质损耗测试仪简称(四通道介损测试仪)采用数字波形分析和电桥自校准等技术,实现高精度介损测量,正/反接线的准确度和稳定性一致。四通道介质损耗测试仪内置串联和并联两种介损测量模型,方便仪器检定。GH-6208H四通道介损测试仪具有外接标准电容器接口,可外接油杯做精密绝缘油介损试验,可外接固体材料测量电极做精密绝缘材料介损试验,自动识别外接高压电源频率40Hz~70Hz,允许用工频电源或串连谐振电源做大容量高电压介损试验。四通道介损测试仪具有变频CVT自激法测量接口,可以设置高压电压/电流、低压电压/电流4个保护限制,确保人身、设备安全。四通道介损测试仪具有正接线四通道测量模式,方便变压器套管介损试验。可集成到综合高压试验车上,实现测量、数据处理和报表输出。

高电压介质损耗测试仪 GH-6208D高电压介质损耗测试仪

     GH-6208D大容量高电压介质损耗测试仪采用数字波形分析和电桥自校准等技术,配合高精度三端标准电容器,实现高精度介损测量。仪器所有量程输入电阻低于2Ω,消除测量电缆附加电容的影响。
     GH-6208D大电流高电压介质损耗测试仪能够使用串联谐振提供的高压电源,无需固定频率。内置串联和并联两种介损测量模型,方便仪器检定

仪器相关:变压器损耗测试仪|介损损耗测试仪|资料下载|图片|工作原理
