GHDP低频信号发生器

    GHDP低频信号发生器采用单片机波形合成发生器产生高精度，低失真的正弦波电压，可用于校验频率继电器，同步继电器等，也可作为低频变频电源使用。
    GHDP低频信号发生器具有读数直观，准确，性能稳定，操作方便等特点。关键器件采用进口元件，是一种有着的试验仪器。


低频信号发生器工作原理:

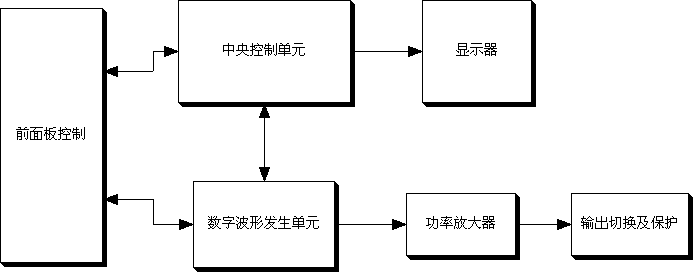

工频信号发生器的原理框图如上图所示。它主要由数字波形发生部分、功率放大部分、以及中央控制单元等组成。通过前面板控制数字波形发生单元产生一个频率及幅度非常稳定的数字合成的正弦波，然后送到功率放大器进行放大。最后经过输出切换及短路保护后输出。中央控制单元则负责测量输出频率及输出幅度，并监视整个系统的工作状态是否正常。

低频信号发生器

1、低频信号发生器具有读数直观;
2、性能稳定，操作方便;
3、关键器件采用进口元件，是一种有着的试验仪器。

项目	技术指标及参数	备注
频率输出范围	35Hz ~ 75Hz	正弦波
波形失真度	0.5%
电压输出范围	0 ~ 450V
额定输出功率	50VA
电压测量准确度	±1%±2个字	满量程
频率测量准确度	±0.02%±2个字
电源	220V±10%
工作环境	环境温度:0°～40°相对湿度:≤80%

低频信号发生器注意事项:
为了您和设备的安全，请操作人员仔细阅读以下内容:
1．试验时机壳可靠接地。
2．试验时不允许不相干的物品堆放在设备面板上和周围。
3．开机前请检查电源电压:交流220V±10%  50Hz。
4．更换保险管和配件时，请使用与本仪器相同的型号。
5．本仪器注意防潮、防油污。
6．试验时请确认被测设备已断电，并与其它带电设备断开。
7．为了安全，在测试时前请将未被测试开路的绕组端子全部对地短路
低频信号发生器保养、维修
1．验证设备的可用性
    仪器在使用前首先观察仪器外观是否有破损。通电后检查仪器表头是否有显示，显示是否完整，对长期没有使用的仪器还应检查其输出部分接线柱是否锈蚀、老化现象，否则应及时清理完好再使用。使用时请参照“使用操作”方法。
2．设备的保养
    每次完成试验后，清整仪器接线柱上的连线，关闭电源，断开电源插头，盖上机箱盖，放置在干燥无尘、通风无腐蚀性气体的室内。
3．低频信号发生器保险管的更换方法
    仪器的保险管与仪器的电源插座连为一体，更换时首先应拔掉电源线，用小一字改锥从上方拨出保险盒
