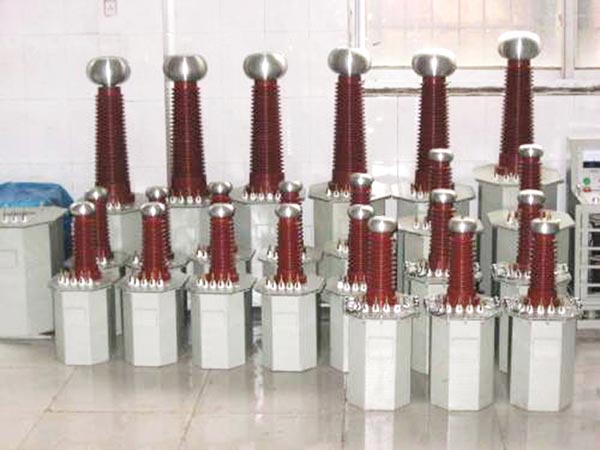

GH-GYD工频耐压试验装置

产品简介：

     类型:
    油浸式、充气式、干式试、轻便智能型
    油浸式交直流工频耐压试验装置：
    采用单框芯式铁芯结构。初级绕组绕在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构,整体外形显得美观大方
    充气式工频耐压试验装置：
    采用单框芯式铁芯结构。初级绕组绕在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构,整体外形显得美观大方
    干式工频耐压试验装置：
    采用线圈绕组环氧真空浇注及CD型铁芯的新工艺,和同类产品油浸式变压器相比,明显地降低重量,减少体积,在质量上提高了绝缘强度和抗湿程度,并有效地削弱了漏磁而大大加强
    轻便智能型：
    用来测量各种电器产品的耐压（WITHSTANDING VOLTAGE简称“W”）和绝缘（INSULATION，简称“I”）。测试过程中采用单片机自动控制电路、自动转换，自动数据处理，一次完成耐压试验及漏电流、绝缘电阻的测试，尤更适用于自动生产线使用。操作使用方便，特别适用家用电器、仪器仪表、元器件、电线电缆等各种电器设备等产品的测试，当配用适当的检测头，亦可用于化工材料产品的耐压和绝缘电阻的测试。

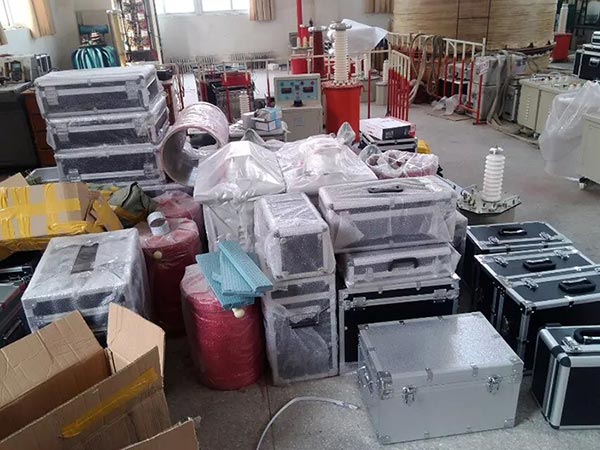

现场成功案例

工频耐压试验装置

产品别称：

油浸式交直流工频耐压试验装置、充气式工频耐压试验装置、干式、轻便智能型

产品特点：

1．缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。
2．解决了TDM系列变压器的渗漏油问题，由于TDM系列变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆．短路杆和串激杆等功用外，还相当于变压器储油器。
3．采用金属固定引线和均压，从而消除了放电现象。
4．渍箱结构紧凑，外观新颖，体积小．重量轻。
5．铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒．多层塔式结构。

技术参数：

型号	容量	高压电压（KV）		高压电流（mA）		低压输入		变比	温升℃
型号	(KVA)	AC	DC	AC	DC	电压 (V）	电流（A）	高/仪	30 分钟
GH-GYD1.5/50	1.5	50	70	30	15	200	7.5	500	10
GH-GYD3/50	3	50	70	60	15	200	15	500	10
GH-GYD5/50	5	50	70	100	15	200	25	500	10
GH-GYD10/50	10	50	70	200	50	200	50	500	10
GH-GYD20/50	20	50	70	400	100	400	50	500	10
GH-GYD30/50	30	50	70	600	100	400	75	500	10
GH-GYD40/50	40	50	70	800	105	400	100	500	10
GH-GYD50/50	50	50	70	1000	100	400	125	500	10
GH-GYD10/100	10	100	140	100	50	200	50	1000	10
GH-GYD20/100	20	100	140	200	100	400	50	1000	10
GH-GYD30/100	30	100	140	300	100	400	75	1000	10
GH-GYD40/100	40	100	140	400	100	400	100	1000	10
GH-GYD50/100	50	100	140	500	100	400	125	1000	10
GH-GYD20/150	20	150	210	133	100	400	50	1500	10
GH-GYD30/150	30	150	210	200	100	400	75	1500	10
GH-GYD40/150	40	150	210	267	100	400	100	1500	10
GH-GYD50/150	50	150	210	333	100	400	125	1500	10
GH-GYD100/150	100	150	210	667	150	400	250	1500	10
