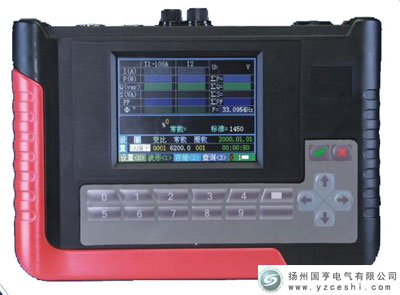

GH860D手掌式三相电能表现场校验仪

手掌式三相电能表现场校验仪
在线咨询 点击马上联系我们!msn
     产品简介:
    GH860D手掌式三相电能表现场校验仪是一款智能型(双向通讯)、模块化、高度集成新技术的成熟产品,其核心技术是将TI32位120MHzDSP功能化、模块化、小型化,性能稳定,非常方便供用电部门现场校验电能表。还可按不同配置,分别应用于检查电能计量装置(用电检查),查处偷电、窃电、漏电(电力稽查)。
    手掌式三相电能表现场校验仪还可配置无线数传模块\无线电能采集模块(俗称:无线光电头、脉冲线),方便对高压电能计量装置进远程计量检测;若再增配1~3台分机,便可组成公配变台区用电稽查系统。
    手掌式三相电能表现场校验仪对电能表准确度的校验,采用的方法是现场接入式,因此不受电能表规格型号的影响,可检测目前国内外已知的各种电能表。
    手掌式三相电能表现场校验仪(或系统)还可在不停电,不打开计量箱,不与高压线路接触的情况下,测量高压计量装置的综合误差(包括电能表、变压器),主机和分机均具有电能表现场校验仪和低压计量装置综合测试仪的功能。
     手掌式三相电能表现场校验仪(或测试系统)功能强大,综合化程度高,可实现无线稽查功能,全面检测现场高低压计量系统故障,核查高压低压计量系统的综合误差。
     产品别称:
手掌式三相电能表现场校验仪
     产品特点:
1、手掌式三相电能表现场校验仪主机为4.7英寸宽屏(16:9)彩色液晶屏显示,汉字显示、中文操作,同屏显示所有电工参数(有功、无功的误差,三相电压、电流、有功功率、无功功率、相位、频率、功率因数、矢量图、查线结果、波形、谐波等)。
2、可同时测量单相三相电能表有功、无功表的误差,电压、电流、有功功率、无功功率、相位、频率、功率因数、矢量图、查线结果、电压电流波形、谐波分量和谐波柱图等等。
3、可现场校验电能表、检查计量回路接线错误、电流互感器变比等,主机计算并显示总表误差及平均误差。操作直观方便。
4、手掌式三相电能表现场校验仪具有电能累积功能,可以校验没有电能脉冲输出的电能表,测试计数器的走字功能,或做为测试机电设备的功耗等各种线损及节能指标;组成系统时,主机上能显示总表、主机或分机所测量的电能数及各分机累加总电能数。
5、具有接线仿真功能,在不接入电流、电压信号情况下,无论在现场还是在办公室均可模拟现场的各种接线情况,显示矢量图,得出相应的接线结果,及所有的功率因数和相位不平衡度。为判别错误接线提供详尽参考。该功能也可作为培训查线的工具使用,提高现场工作人员的查线技能。
6、具有电压质量测试及电流不平衡测试功能,变比测试功能,低压计量装置综合误差测试功能(部分功能需选配件支持)
7、可实时测量三相电压、电流2-51次谐波的测量。
8、所配5A钳表均能自检。5A钳表能显示测量2mA以上电流,相位测量准确,保证在小电流查电表接线准确性,高供高计时,空载也可识别接线。
9、任何一套仪器,均可在方便的时候增配分机,且可互相设置成主机或分机。
10、最小稽查系统只有主机以及无线电能采集模块组成,无需分机也可完成稽查功能。
11、无线电能采集器采用高性能可充电池供电;
12、无线电能采集器无需测量总表电压电流等电工参数便可采集总表电能。
13、稽查所需现场参数(如电表常数、PT和CT的变比等)的设置只需在主机上完成,分机除了设置本机的分机号及电流输入方式外,无需进行别的设置。
14、支持DL645规约,抄读国产电能表数据,可通过USB优盘与电脑管理系统连接。
15、可自动录入电能表号码,支持条形码扫描枪,自动录入电能表编码。
16、每台仪器内置大容量存储空间,所有现场需要输入的参数和下装的数据均可由用户自由定义。可存贮1000个以上用户的测量数据。添置U盘存数可无限扩展。
17、可对接国网公司营销系统,连接包括国网SG186系统在内的国内所有电力营销系统。
18、工作电源:仪器有三种供电方式,内置锂电池供电、交流辅助供电、电压测量端供电,超宽电源供电范围50-480V内均可正常工作。
19、手掌式三相电能表现场校验仪防等级(IP)4级,在环境温度-20℃-45℃度的极端条件下,也保证测量准确度。仪器预热时间小于1分钟。
     技术参数:
1、输入特性:
电流:0~5A端子(≤±0.1%)
0~10A电流钳(≤±0.2%);
10~3000A电流钳可扩展。
电压:10 ~ 480V(过载120%)
相位:0.0°~359.9°
频率:45Hz~55Hz
2、测量范围:
电流:5A端子(0.002~10)A
5A钳表(0.002~10)A
注:可选配100A、500A或1000A钳表。
大电流钳表测量裕度为:200%
电压:±0.2%
相位:±0.5°
频率:±0.01Hz
3、输出特性:低频脉冲:3600P/kwh;高频脉冲:3.6x107P/kWh
基本误差:(仪器准确度等级:0.级,按国家标准执行!)
电能:≤±0.1% ;   功率:≤±0.1%
电压:≤±0.1%;    电流:≤±0.1%
频率:≤±0.1%;    相位:≤±0.1°
4、谐波测量:2~51次 ±0.05%
5、数据存储量:1000户数据组。(包含:三相电压、电流、有功、无功、功率因数、相位、频率、向量图、检验误差、判线结果、谐波等50个多个字节)
6、绝缘和耐压:绝缘电阻>10OMΩ(500V);耐压强度>2000VAC/1min(工频有效值)
7、工频耐压试验:按照JJG597-89规程第21.2条要求试验。
8、高频、低频输出接口:设有低频、高频脉冲输出,方便自检和送检。
9、无线传输距离:开阔地3km,其它≥,(无强磁干扰)
10、开机稳定时间: < 3分钟;24小时变差 < ±0.01%
11、供电电源:AC80-480VPT供电,或辅助电源:AC50-220V/ACl0V±10% 功耗:≤l8VA,
12、使用和存储环境:使用温度 -18℃-45℃,湿度≤±85%RH;存储温度 -45℃--65℃,10-90%P
