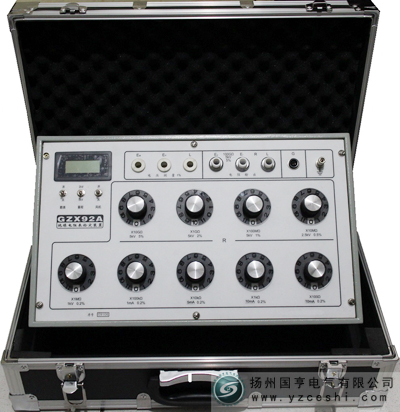

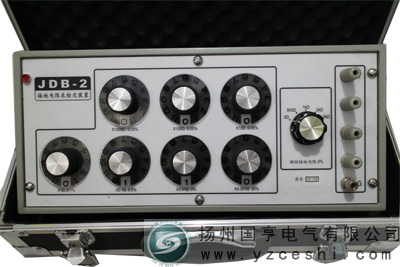

GZX92A兆欧表检定装置

    兆欧表检定装置是依据JJG622-1997绝缘电阻表检定规程、JJG1005-2005电子式绝缘电阻表检定规程和JJG1072-2011直流高压高值电阻器检定规程等有关文件研制生产的。该仪器设计了独立的泄漏屏蔽端钮和接地端钮。它不仅可用于检定各种型号的进口和国产模拟式绝缘电阻表、数字式绝缘电阻表、绝缘电阻测试仪的标准，以及作为直流标准高值电阻器使用。具有较长的技术寿命和机械寿命。
    兆欧表检定装置测量范围100Ω～200GΩ，调节细度100Ω。
    兆欧表检定装置中电压测量部分的标称测量电压为5kV DC，输入阻抗≥10GΩ。本装置能测量绝缘电阻表的开路电压、中值电压和峰值电压。

兆欧表检定装置,绝缘电阻表检定装置,高压高阻箱

1．电阻输出（高压高阻箱）部分
1.1  电阻输出部分的准确度等级及工作电压（电流）

阻    值	100GΩ	×10GΩ	×1GΩ	×100MΩ	×10MΩ	×1MΩ
准确度等级	5	5	2	1	0.5	0.2
标称电压	5000V	5000V	5000V	5000V	2500V	1000V

阻    值	×100kΩ	×10kΩ	×1kΩ	×100Ω
准确度等级	0.2	0.2	0.2	0.2
标 称 电 流	1mA	5mA	10mA	10mA

1.2  调节范围：100Ω～200GΩ,调节细度为100Ω
1.3  使用环境条件
    ⑴ 参 考 温 度 范 围： 17℃～23℃
    ⑵ 标称使用温度范围：  15℃～25℃
    ⑶ 参 考 湿 度 范 围： 30%～60%
⑷ 标称使用湿度范围：  25%～75%
  1.4  绝缘电阻：
检定装置中电阻输出部分的电路与电路无电气连接的任何其它外部金属间的绝缘电阻，在标称电压下测得的电阻值不小于1GΩ。
1.5 绝缘强度：
兆欧表检定装置中电阻输出部分的电路与测试用参考接地点之间，应能承受频率为45～65Hz的实际正弦交流电压6.75kV并历时1min的试验，而不出现击穿与飞弧现象。
1.6  检定装置中电阻输出部分输出端的残余电阻应＜1Ω，其变差＜0.1Ω。
1.7  外形尺寸： 442mm×270mm×145mm
1.8  重    量： ＜5kg
兆欧表检定装置是依据JJG622-1997绝缘电阻表检定规程、JJG1005-2005电子式绝缘电阻表检定规程和JJG1072-2．电压输入(高压直流数字电压表)部分
2.1  使用前请阅读本说明书，严禁带电接线。
2.2  使用随机所带专用导线接线，特别要注意被测量端极性。
2.3  测量直流高电压或绝缘电阻表的开路电压时，按图4接线。
2.4  测量绝缘电阻表的中值电压时，按图5接线。
2.5  测量绝缘电阻表的峰值电压时，按图6接线。
2.6  供电电源采用DC4.5V电源，设置在箱体底部。
2.7  测量完毕，数表可能仍有电压显示，其数值在逐渐减小,属于正常现象。如将输入端短路，仪表即显示“0000”。
2.8  供电电压不足时，请更换4.5V电池。
2． 电压测量（高压直流数字电压表）部分
2.1  测量范围:  0～5500V  DC
2.2  准 确 度:  ±（1 % 读数±0.2满量程）
2.3  供电电源:  DC4.5V
2.4  输入电阻:  ≥10GΩ
2.5  显    示:  四位半、液晶显示
2.6  峰值电压测量回路满足JJG622-1997绝缘电阻表检定规程中图3的要求。
