GH-6600B地下管线探测仪

地下管线探测仪
在线咨询 点击马上联系我们!msn
     产品简介:
    GH-6600B地下管线探测仪工作原理:由发射机产生电磁波并通过不同的发射连接方式将发送信号传送到地下被探测金属管线上,地下金属管线感应到电磁波后,在地下金属管线表面产生感应电流,感应电流就会沿着金属管线向远处传播,在电流的传播过程中,又会通过该地下金属管线向地面辐射出电磁波,这样当管线定位仪接收机在地面探测时,就会在地下金属管线正上方的地面接收到电磁波信号,GH-6600B地下管线探测仪通过接收到的信号强弱变化就能判别地下金属管线的位置和走向
    GH-6600B地下管线探测仪当地下管线的近端和远端都接地良好并形成回路,这时就使用低频频率;如果两端接地不良好,回路电阻过大,或者低频信号耦合不上,那就改用中频、高频或射频来测试。选择频率没有固定不变的原则,下面给出了频率选择的基本原则:对于高阻的管线(如:通信电缆,带防腐层的管道和铸铁管)使用高频或射频率。要注意频率越高,信号越容易感应到其它管线上,而且信号的传播距离越短。对于一般的管道和电缆的探测,使用中频和高频。这些频率传播距离比较远,也不会感应太多的信号到其它管线上。低频适用于长距离追踪。低频率信号传播距离长而且不会感应到其它管线上。低频率信号也适用于长距离而绝缘良好的输送管线。
    地下管线探测仪是利用电磁感应的原理来探测地下电缆的精确走向、深度以及定位电缆的开路、短路及外皮故障点,智能化全汉字、图形操作指示及声音调频指示,使它成为当今最容易使用的管线定位仪。发射机内置欧姆表可自动测量环路电阻及连续的自动输出阻抗匹配,以保证输出最佳的匹配信号。对于电缆故障的测试,本仪器可应用跨步电压法,用直埋电缆故障测试配件(“A”字架)来判断直埋电缆的对地绝缘电阻小于2M欧的电缆对地故障及电缆外皮故障的定位;也可以用信号强弱法判断电缆开路、短路故障。应用耦合夹钳,可以查找带电电缆的路径,利用接收机的50Hz探测功能,还可以对运行电缆发出的50Hz工频信号进行跟踪,真正做到了一机多用,具有最佳的性能价格比。

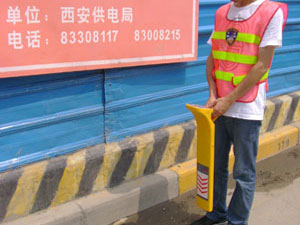

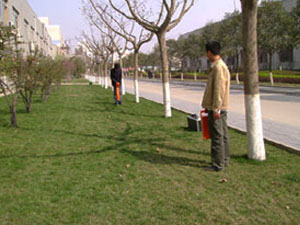

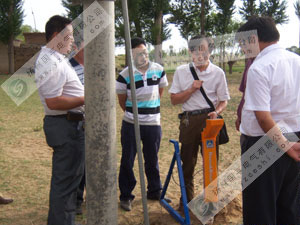

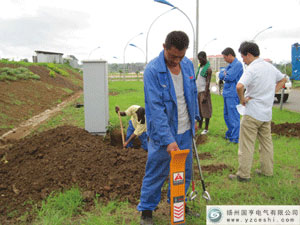

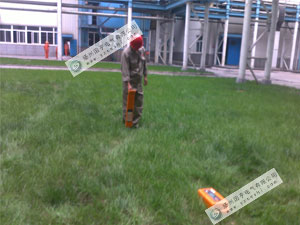

     地下管线探测仪现场图成功案例:
地下管线探测仪现场图|管线仪 地下管线探测仪现场图|管线仪 地下管线探测仪现场图|管线仪 地下管线探测仪现场图|管线仪 地下管线探测仪现场图|管线仪 地下管线探测仪现场图|管线仪
     产品别称:
地下管线探测仪
     产品特点:
1、地下管线探测仪便携式设计,外壳坚固,耐压耐碰,适用于野外作业。全数字控制,操作简便。
2、中文图形显示,一个人即可完成全部操作。发射机有过载、过热保护功能。
3、在不开挖的条件下探测,能准确测出埋地管线的位置,而且能准确地对管线深度进行定位。
4、地下管线探测仪既使对有支管或构成网状的管线也能进行有效的探测。
5、交变电流梯度法和地面电场法两种探测方法相互印证,既提高了探测的效率,又保证了探测的准确性
     技术参数:

1、接收机
工作频率:低频、中频、高频、射频、50Hz无源交流频率
天线模式:波谷法(竖直线圈)、波峰法(水平线圈)
声音指示:随信号强度变化的调频音调
电流指示:显示被测电缆的有效电流值(单位:mA)
工作温度:-10°C——40°C
电池型号:6节充电电池
电量指示:图形显示
电池寿命:连续工作>8小时;间断工作 >16小时
尺寸大小:70×20×11CM
重  量:3公斤(带电池)
信号强度表示:梯形图、数字量程0——999
增益控制:手动调节   动态范围为100db
探测深度:最大探深不小于5米(直连法)
最大探测距离:直连法时绝缘良好的电缆最大可达15KM
深度测量:按深度键,三位数字显示,最大可测深达2.5米
精  度*:低频:±(1—5)%≤2.5米  射频:±(5—12)%≤2.5米
*取决于现场环境、非同心线的形状、邻近管线的数目以及土壤的返回电流

2、发射机
工作频率:低频、中频、高频、射频
工作模式:直连法、耦合法、感应法
匹配负载:5欧姆—3000欧姆
阻抗显示:五位数字
过热过流:自动保护
功率输出:低挡、中档、高挡(最大输出功率不小于5W)
电池类型:8节充电电池
电池寿命:连续工作8小时至16小时取决于使用时的频率、输出功率
          间断工作12小时至24小时取决于使用时的频率、输出功率
工作温度:-10°C—40°C
尺寸大小:16×16×39CM
重    量:4公斤(含电池)
