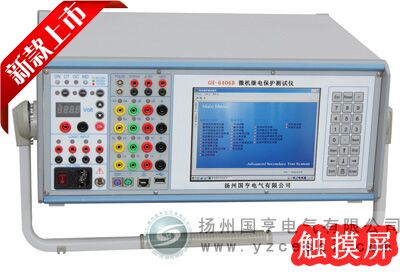

触摸屏微机继电保护测试仪说明书

 浏览次数:3633  字体:

第1节 触摸屏微机继电保护测试仪手动试验
1.1模块介绍
手动试验模块是继电保护测试仪的最基本的试验模块,它适用于各种试验,可由用户自由添加各模拟量的数值,纯手动操作,直观、方便、自由度大,是新用户的入门模块,也是检查采样的好工具。
1.2原理介绍
在此试验模块中用户通过设置每一路模拟量的参数,手工控制模拟量的输出和变化过程达到对被试品进行测试的目的。
1.3试验界面
微机继电保护测试仪界面
1.3.1模拟量设置区
A.介绍
包含三种参数 L-N、L-L、阻抗、功率、直流三种输入视图,可以通过下方的输入方式进行切换,具体视图将在下面进行详细介绍。要进行试验时,首先设置好要输出的初始参数,然后点击工具条上的开始测试按钮,测试仪将开始按照初始设置的参数进行输出。当开始输出后,我们可以通过三种方式来改变测试仪的输出。
第一种:直接变化某一输出参数
若改变任意参数并按回车或切换到其它输入框后,这些参数的改变将直接导致输出的改变。
第二种:按步长变化
用户也可以选中每个变化参数后面的步长选项,并设定每个变量的变化步长(步长可正可负),然后每点击一次增加/减少按钮则根据步长改变所有的输出一次。
第三种:使用保持按钮
按下保持按钮,此时可以在模拟量输入区中设置好所有的参数,在此过程中所有的改变将不会像第一种方式那样直接应用到输出,只有当设置完成后,再次按下此按钮,测试
仪才会按照设置好的所有参数进行输出。
B.输入视图介绍
L-N 输入视图:可以用交流相电压、相电流方式来设置模拟量的输出参数,也是最普遍的方式;
微机继电保护测试仪
                                        图 1-1
说明:触摸屏微机继电保护测试仪当故障类型设置为“任意”类型后,为了提高用户操作的方便程度,增加了一些右键
菜单功能:
触摸
触摸屏微机继电保护测试仪当鼠标箭头放入幅值输入框中点击右键时,会弹出此菜单,其中:清零:表示将所有电压幅值或电流幅值输入框中的值设置为零同幅值:表示将所有电压幅值或电流幅值按照此输入框中的数值进行设置。在相位输入框中点击鼠标右键时,弹出此菜单。其中:同相:表示所有相位值按照此输入框中的值设置为相同相位。正序:表示电压或电流输入框中的值以此输入框中的值为依据进行正序设置。负序:表示电压或电流输入框中的值以此输入框中的值为依据行负序设置。
在频率输入框中点击鼠标右键时,弹出此菜单。其中:同频:表示将所有的电压或电流的频率都按照此输入框中的数值进行设置。
在步长前的选择框内打勾,然后在步长输入框中点击鼠标右键,会弹出此菜单。其中:同步长:表示将电压或电流通道对应的幅值或相位或频率的变化步长用此输入框中的数值进行设置。
L-L输入视图:可以用交流线电压、线电流方式设置将要输出的模拟量参数;如图 1-2 所示:微机继电保护测试仪
阻抗输入视图:此输入方式只对三相系统有效,可以用阻抗的输入方式设置模拟量输出参数,如图 1-3 所示:
微机继电保护测试仪界面
                                           图 1-3
界面中的计算公式和计算常数用来确定阻抗的计算方法,可以选择按照恒定电流值或恒
定电压值来计算阻抗。Z-phi模式和 R-X模式分别表示阻抗-角度模式和电阻-电抗模式,选择不同模式时,下面的设定值输入框也将随之变化。右侧图形是阻抗特性图,其中蓝色小点表示的是当前设定的阻抗值。对于距离元件,可以在继电器特性页中选择需要的被试元件,设定好定值后,其特性图形,将会显示在阻抗特性图中。
序分量输入视图:此输入方式只对三相系统有效,选择此方式后模拟量设置区的界面将变成以下形式,如图 1-4 所示:

微机继电保护测试仪操作界面
                                图 1-4
界面中的 V0、V1、V2 分别表示零序电压、正序电压和负序电压;I0、I1、I2 分别表示零序电流、正序电流和负序电流,用户可以设置它们的幅值、正序量相位和步长。
功率输入视图:此输入方式只对三相系统有效,选择此方式后,模拟量设置区的界面将变成以下形式,如图 1-5 所示:
微机继电保护测试仪操作界面
                                         图 1-5
界面中的 SA、SB、SC 分别表示 A、B、C 相的视在功率,视在功率由有功和无功组成;设置好功率后,还必须设置电压,软件会自动计算出需要输出的电流的幅值和相位。
直流输入视图:选择此方式后,模拟量设置区的界面将变成以下形式,如图 1-6 所示:
微机继电保护测试仪
                                    图 1-6
触摸屏微机继电保护测试仪此界面的设置与 L-N 基本相同,只是相位和频率不可设,GH-6406B 测试软件中除了直流/中间继电器试验模块可以做直流试验外,只有手动模块的这个界面可以设置直流量,而且设置更加自由。
C.步长设置
以上所有界面,在变量后面都有对应于该变量的步长输入框,当选中步长输入框前的选择框后表示此变量将按照步长进行变化。步长值可正可负,当设置为正值时,变量的变化将按照增加/减少按钮的变化方向一致,当设置为负值则变化方向相反。例如:按下增加按钮时,变量值反而减小。此方法可以用来模拟电压减小,但同时电流增加的变化情况。
1.3.2设置栏介绍
输入方式下拉菜单,用来切换所需要的输入方式,点击输入方式的下拉菜单,如图 1-5 所示:选择对应的输入方式,在模拟量设置区中将显示上面介绍过的对应的输入视图。
继电保护测试仪
故障类型设置
用来设置当前输出的故障类型。有任意、正常、A-E、B-E、C-E、A-B、B-C、C-E、A-B-E、
B-C-E、C-A-E 及 A-B-C 等十二种类型。其中任意代表任意类型的模拟量输出,在此状态下可以任意改变某一模拟量通道的幅值、相位和频率而没有故障边界限制。开出量设置
用来设置是否从测试仪输出一个开关量信息给被试品。其中选中代表该开出量通道输出一个闭合信号,否则输出断开信号。
动作后结束试验选项,设置该选项后,若有开入量输入,则自动结束输出。
自动变化步长选项,设置该选项后,若处于开始试验状态,此时按增加/减少按钮,软件将根据每步时间及变化步数中的设置自动改变选中的步长选项的变量,若按下增加,则变量自动按步长增量变化,反之则递减变化。每步时间指自动变化时,每步保持的时间。变化步数指自动变化的总步数。
注:自动变化时,若步长设置过小,并且变化步数过多,此时由于分辨率的因素可能导致最后输出的值存在一定的误差,因此在使用该功能时应综合考虑。
1.3.3触摸屏微机继电保护测试仪输出状态栏
输出状态栏中显示的是当前输出的模拟量的性质,当输出交流时,显示如图 1-10 所示:
如果输出的是直流信号,则该图中会显示当前输出:直流量。
图示
 如图 1-10
1.3.4向量图
用来显示当前模拟量对应的向量图。此图只对三相系统有效
1.3.5开入量状态图
用来在试验时实时显示当前开入量的变位状态,其中红色代表开入量为断开状态,绿色表示对应开关量为闭合状态。
1.3.6开关量变位信息栏
用来列出开关量的变位情况及从某一步输出开始计时的变位时间。
1.3.7保持/输出按钮
在增加减少按钮上方有一个保存按钮,此按钮的作用是:在试验输出过程中如果需要一次性修改多个模拟量通道的参数时,可以点击此按钮,测试仪将保持先前的所有输出不变,此时用户可以对需要修改的参数进行操作,当所有参数全部修改完成时,点击输出按钮,这时测试仪将同时输出修改后的所有参数。
1.4触摸屏微机继电保护测试仪注意事项
1)试验开始后,在没有结束试验之前不能切换到其他试验模块,只有结束试验后才能切
换到其他模块。
2)增加/减少按钮只对步长前的选择框打勾的通道起作用。
3)鼠标右键菜单中的同幅值、同相位、清零等功能只针对同属性的变量,比如所有的电压或者是所有的电流,不能同时作用在电压和电流两种变量上。
4)开入量状态栏中显示的是开入量的变位时间,不仅仅是开关闭合时间,也包括开关打开的时间,只要开入量的状态发生变化,此栏都会显示其时间。计时起点从试验开始的刹那或者是通道的输出发生变化的刹那。
                                       第2节 触摸屏微机继电保护测试仪触发试验
2.1模块介绍
触发模块适用于对继电器的动作时间测试、备自投和重合闸等测试项目进行试验,并可以按照需要进行各类状态序列的试验。
2.2触摸屏微机继电保护测试仪原理介绍
此模块有两种测试模式:常规模式和自定义模式。其中:
常规模式:用来进行一般的故障试验,通过该试验可以获得故障时的动作时间。在此模式下使用固定的故障前-故障-故障后状态序列。序列中模拟量输出将会按照三个状态进行变化:故障前、故障和故障后。试验开始后,测试仪先从故障前状态开始输出,经过设定的时间后进入故障状态,在此状态,如果开入量变位符合设定好的开入量条件,将从故障状态切换到到故障后状态,并保持故障后输出状态直到满足设置的输出时间条件,到时间后,切断输出并结束试验。如果在故障状态不满足设定的开入量条件,则保持故障输出到设定的输出时间后,切断输出并结束试验。常规模式是专门用来测试继电器的动作时间以及验证继电器在某一定值下的动作状态的。
自定义模式:在此模式下,用户可以根据需要编辑自己的状态序列,用户能够方便的定义多达 250 个状态的状态序列流程并进行测试,并提供以时间或开入量为条件的在状态间进行跳转的能力,因此通过该模块可以模拟各种电力系统故障情况以达到对保护装置考察、检测的目的。在信号序列列表中提供了几个常用的状态序列,其中包括常规触发、单跳单重、双跳双重、三跳三重、故障转换和备自投等,用户既可以使用它们,也可以通过这些流程学习如何编辑新的状态序列。这些序列中,单跳单重对应的是重合成功试验;双跳双重对应的是永久性故障试验或转换性故障试验;三跳三重对应的是多次重合试验。
2.3试验界面
微机继电保护测试仪
在界面中,通过在界面的左侧选择常规和自定义两个选项,可以选择所需要的状态序列。其中:选择了常规选项,表示使用故障前-故障-故障后状态序列进行试验,选择了自定义选项则表示可以选择其它的状态序列流程进行试验,此时可以在下面的信号序列列表中选择需要的流程进行试验,若没有需要的状态序列流程,则可以按编辑与维护按钮添加和编辑新的状态序列流程。
当选定了需要的状态序列后,其每个状态的参数设置页将显示在界面的右侧。其中,右下方有一组按钮,每个按钮代表状态序列的一个状态,按钮的名称代表该状态的标示名称,我们称此按钮为状态选择按钮,按下某一按钮后,其上方将显示该状态对应的输入方式、模拟量、开关量等参数。
2.3.1模拟量设置区
用来设置当前状态中输出的模拟量,该区域根据用户选择的输入方式不同将显示 L-N、L-L、序分量、阻抗等参数设置视图。如图 2-1 所示:
微机继电保护测试仪
L-N输入方式视图可以用来以相-地的方式设置每一相电压电流的幅值和相位的值。
说明:在此视图中,当故障类型选择了“任意”,象手动试验一样增加了方便操作的右键菜单,具体使用方法见【手动试验】中的描述。
L-L输入方式视图可以用来以线电压的方式设置要输出的模拟量参数。
阻抗输入方式视图可以用来以阻抗形式设置要输出的模拟量参数。需要说明的是,在此视图中(阻抗、阻抗角)和(电阻、电抗)为阻抗设置的两种表达方式,只需根据需要选择其中一组既可,它们之间将会自动转换。
序分量输入方式视图用来以序分量的形式设置要输出的模拟量参数。
说明:在每个状态的模拟量设置区内,还包括一个向量图,用来显示当前状态将要输出的模拟量的相位关系。向量图上方的输出时间中可以设置该状态最长的输出时间。
2.3.2开关量设置区
该区包括了开出量和开入量的设置,具体设置方法见【软件功能详述-状态量】中的开关量设置和显示部分的介绍。
2.3.3状态序列的编辑与维护
本模块为用户提供了强大的状态序列编辑功能,通过点击编辑与维护按钮,就可以在弹出编辑界面中进行状态序列的编辑和添加,如图 2-2 所示:
微机继电保护测试仪
                       图 2-2
在命令序列名称的下拉菜单中可以选择列表中现有的状态序列,选中后,下方的编辑区中会自动显示所选状态序列的工作流程,用户可以在此基础上进行修改。如果用户想重新编辑一个状态序列,可以按照以下步骤进行:
1)点击增加序列按钮,弹出对话框,如图 2-3 所示:
OK
                图 2-3
在此对话框中输入状态序列的名称,点击OK按钮,返回编辑界面,如图2-4所示:
微机继电保护测试仪
3)为每步名称命名,实际步数按照要求添加,需要注意的是,最后一个状态必须为结束
状态,因此最后一步的状态类型必须设置为结束。
4)设置跳转逻辑,此编辑模块提供两种跳转的方式,分别为按时间跳转和按开入条件跳转,按时间跳转表示该状态在输出到给定的时间后跳转到某一状态,按开入条件跳转表示该状态在输出过程中接收到继电器的动作信号,跳转到某一状态,需要跳转到那个状态,可以在对应的跳转列表中选择。如下图 2-6 所示
微机继电保护测试仪
微机继电保护测试仪
                            图 2-7

6)在信号序列列表中选择刚刚编辑的序列名称,右侧的模拟量设置区将显示所有的序列。
2.4注意事项
1)在进行常规触发、单跳单重和重合成功试验时,如果故障状态没有接收到动作信号,
测试仪将直接停止输出结束试验,只有在接收到动作信号后才能进入到下一个状态。
2)在常规试验模式下,故障前状态和故障后状态不能对开入量进行设置,也就是说这两
个状态不判断动作信号。
2.5试验实例
试验内容:线路保护接地距离三段定值验证
保护型号:南自线路 621 系列 110KV 线路保护
保护定值:接地距离三段定值 Zzdp3=8Ω;接地阻抗零序补偿系数 Kr=0.67,接地三段动作
时间 T3pzd=3.5S;灵敏角 Φ=80º\u12290X
试验步骤:
第一步:触摸屏微机继电保护测试仪试验接线
测试仪 A,B,C 三相电流输出对应保护装置 A,B,C 三相电流输入
测试仪 A,B,C 三相电压输出对应保护装置 A,B,C 三相电压输入
保护装置跳闸出口接到测试仪开入量
第二步:设置网络参数
网络类型选择线路线路,试验时,零序计算公式、零序补偿系数 KLr,KLx 这几个参数是必须设置的,其他的参数视现场条件设置,一般为默认值,具体参数设置如图 2-8 所示:
微机继电保护测试仪图示
                      图 2-8
第三步:切换至试验设置界面,进行参数设置:
1)故障前设置:点击故障前按钮,输入方式选择 L-N方式,故障类型选择正常,输出时间设置为 25S,如图 2-9 所示:
微机继电保护测试仪
2)故障设置:点击故障按钮,输入方式选择阻抗方式,故障类型选择 A-E,输出时间设置为5S,计算公式选择电流恒定或电压恒定,如选择电流恒定,故障电流(恒定电流)设置为5A,最好是保护的额定电流,阻抗设置为7.9欧姆(比定值略小),阻抗角按照定值设置为 80 度,电阻和电抗将根据设置的数据自动计算出来,如图 2-10 所示:
微机继电保护测试仪
                        图 2-10

3)故障后设置:点击故障后按钮,由于此试验无需这个状态,所以只把输出时间设置为 0S 即可,如图 2-11 所示:
微机继电保护测试仪
                          图 2-11
说明:阻抗计算时,有两种恒定方式:电压恒定,电流恒定,可以任意选择一种。
故障前时间:25 S(躲过 TV 断线时间,及满足保护充电时间即可)
故障时间:5S(大于保护动作时间即可)
阻抗:7.9 欧姆(比定值略小,保证在动作区)
第五步:在故障状态时,设置第一路开入量闭合有效,使得箭头向下:   第六步:检查试验接线和参数设置无误后,点击2334按钮进行测试。
第七步:试验结束后检查结果,阻抗在 7.9 欧姆时保护装置应当动作,动作时间应该
接近 3.5S。
第八步:重复之前的试验,在故障状态中,设置阻抗为 8.1 欧姆,使得阻抗不在动作
区,试验结束后查看结果,动作时间中应该显示未动作。结合第七步的结果可以判断 8 欧姆的接地阻抗定值是可靠的。
第3节 触摸屏六相微机继电保护测试仪启动返回试验
3.1 模块介绍
该试验用于自动测试电压、电流、频率、阻抗等继电器的启动和返回特性。
3.2 触摸屏微机继电保护测试仪试验原理
该试验通过输出某一变量(电压、电流、频率、相位和阻抗中的一个变量)按照一定步长连续变化的模拟量,来测试继电器元件的动作特性和返回特性。在试验中,变量的变化方式有两种:
1) 始-终
变量从设置好的始值开始按给定的步长向设置好的终值进行变化,变量变化到某一步的持续输出时间由每步时间决定,当变量变化到某一步时,若保护接点的动作逻辑符合预先设定的动作逻辑,则输出信号终止。
2) 始-终-始
在本测试方式中,测试将被分为两次进行输出:始-终和终-始 第一次:信号从设定好的始值开始按给定的步长向设置好的终值进行变化,变量变化到某一步的持续输出时间由每步时间决定,当变量变化到某一步时,若保护接点的动作逻辑符合预先设定的动作逻辑,则输出信号终止。
第二次:信号从设定好的终值开始按给定的步长向设置好的始值进行变化,变量变化到某一步的持续输出时间由每步时间决定,当变量变化到某一步时,若保护接点不满足预先设定的动作逻辑后,则输出信号终止。
触摸屏微机继电保护测试仪
