GHSMN-1抽屉开关柜触点夹压力测试仪

抽屉开关柜触点夹压力测试仪
在线咨询 点击马上联系我们!msn
     产品简介:
   前景:
   由于电力系统使用最大应用范围广泛的各种低压开关设备,尤其户外开关完全暴漏在大气环境中工作,长期受气候条件影响,运作条件比较恶劣,很容易产生机械电气方面的故障,特别是触头接触部分受气体的侵蚀,会产生接触不良而导致发热,触头压力弹簧因发热而退火使压力降低,导致触头发热形成恶性循环,最终烧坏触头酿成事故,在检修时往往只注重更换明显失效和断裂的触头,而对压力降低的弹簧触头无法比对与更换,这样长期运行中,每个触头电流的分布会因压力不同而不同,差别越大电流分布越不均匀,一个触头接触不好就会影响整个开关柜的正常工作,对运行中的电气设备造成事故我公司在兰石化电气仪表事业部的提议下联合研发了用于测量各种触头压力的低压开关触头夹紧系统的测试方案为《SMN-1触点夹紧力检测仪》
    介绍:
    GHSMN-1型ABB西门子抽屉开关柜触点夹压力测试仪采用5V0恒压激励对1-5K夹紧力传感电阻桥供电,由片外24位高精度A/D在同一5V0基准下采集数据。由中英文双语提示软件菜单选定各类测量方式。数据处理后由高亮度绿色12864点阵主动发光型OLED屏显示。并有蜂鸣器提醒和专用绿红OK和OUT灯提示输出结果合格与否。是检测电力设备触点压力是否合格的专用测量仪器。
    抽屉开关柜触点夹压力测试仪工作方式:
    按设置分“键测”、“自动”、“连续”三种方式计算测显触点压力。开机由24LC64调入RAM内的比对类型和上下限比较,确定触点压力是否合格。合格则蜂鸣器长鸣05秒且OK绿灯长亮通过,并在主屏中行显示测量值。不合格则蜂鸣器急促短鸣三声且OUT红灯长亮报警,也在主屏中行显示测量值。

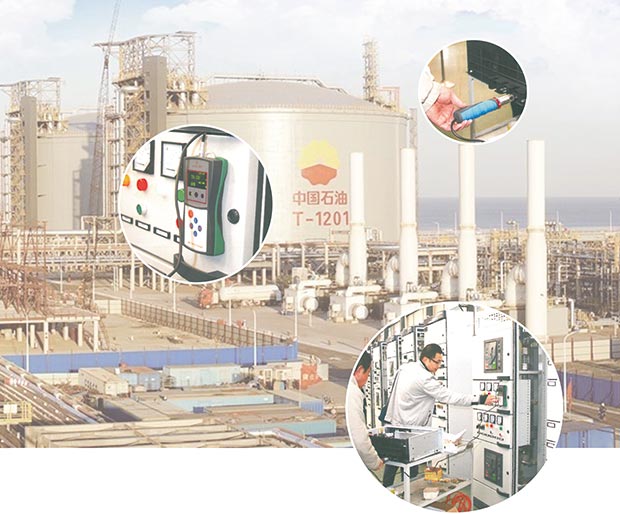

     成功案例

     产品别称:
抽屉开关柜触点夹压力测试仪
     产品特点:
1、多功能的显示画面
2 、便捷的双语四键操作界面,井可专用单触键完成测量操作
3、可自由设定的测量和判定方式
4、简洁的校准方式
     技术参数:
测量范围:0-120N 精度:0.5%FS
工作时间:≥8小时
充电时间:8小时
供电:5V-9V镍铬电池 800mah

型 号

规 格

抽屉动触头夹紧力 (N)

动触头间距(mm)

标准值

正常工作值

GHSMN-A型ABB抽屉开关柜

MNS3.0

60-90N

≥40N

5mm

GHSMN-S型西门子抽屉开关柜

8PT

90-120N

≥70N

10mm

GHSMN-G型长城抽屉开关柜

GCK

80-110N

≥60N

6mm

GHSMN-B型非标订制     宽

国产非标

90-190N

≥90N

6mm

GHSMN-C型非标订制     窄

国产非标

40-90N

≥40N

6mm

GHSMN-E(伊顿开关柜)

ETN

40-120N

≥40N

6mm
